白刚玉、棕刚玉、致密刚玉倾倒式电弧炉，采用电弧炉倾倒式冶炼白刚玉、棕刚玉、致密刚玉，采用西安重鑫电炉设备有限公司国家专利及国家软件版权，节能降耗、安全可靠、便于操作！

ZXGY/QD-3150KVA 倾倒式智能化
节能型致密刚玉电弧炉技术方案书
（国家专利号ZL2006 2 0135948.9）
（国家软件版权号2019SR0269709）
西安重鑫电炉设备有限公司
高新技术企业【0761101B0192】
【专利产品：技术协议、资料严禁复制、外泄第三方】
二零二零年十二月十日
R
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
2
一、 概述：
本ZXGY/QD-3150KVA倾倒式智能化节能型致密刚玉电弧炉方案
书是根据与用户电话沟通、双方技术交流以及国家相关电弧炉标准的技
术要求而做的节能技术实施方案。作为具有55年专业生产电炉的大型
国企转制分离企业，西安重鑫电炉设备有限公司在十几年间已成为具有
主体设计、研发、生产、制作、调试、售后服务一体化，具有丰富实践
经验的国内专业电炉高新技术企业，下设有设计研发部、机械分厂、感
应炉分厂、短网分厂，电气分厂，拥有十项国家专利，四项国家软件版
权、四项填补国内空白，专业为用户节能降耗、绿色环保、智能控制、提高劳动生产率排忧
解难，作放心工程，先后为国内外用户设计、制作了数百台优质电弧炉装备。近几年针对刚
玉炉、电熔镁炉、矿热电弧炉、电弧炉、精炼炉的发展，专业开发出ZX 系列化节能型三相
交流模糊智能控制倾倒式刚玉电弧炉。
※ ZX系列智能化节能刚玉电弧炉具有专业设计编程IPC+PLC专
家智能系统的机、电、液、工艺一体化的“ZX 系列计算机加
PLC 模糊智能自动控制系统”，2007年获国家专利，并于2019
年荣获国家软件版权，工艺性好，安全可靠。
※ 电极升降采用电机-减速机-钢丝绳绳轮-升降小车的变频升降
方式，避免齿轮齿条由于有间隙而使电极响应控制系统不准
确，导致电流波动大，冶炼时间长，能耗浪费大的问题。柔性
传动安全可靠，遇见不导电情况自动打滑不会杵断电极，起
到即稳定电流，又保护电极，并且节能降耗作用。
※ 短网导电系统采用先进的ZX节能型低阻抗水冷出墙短网、节

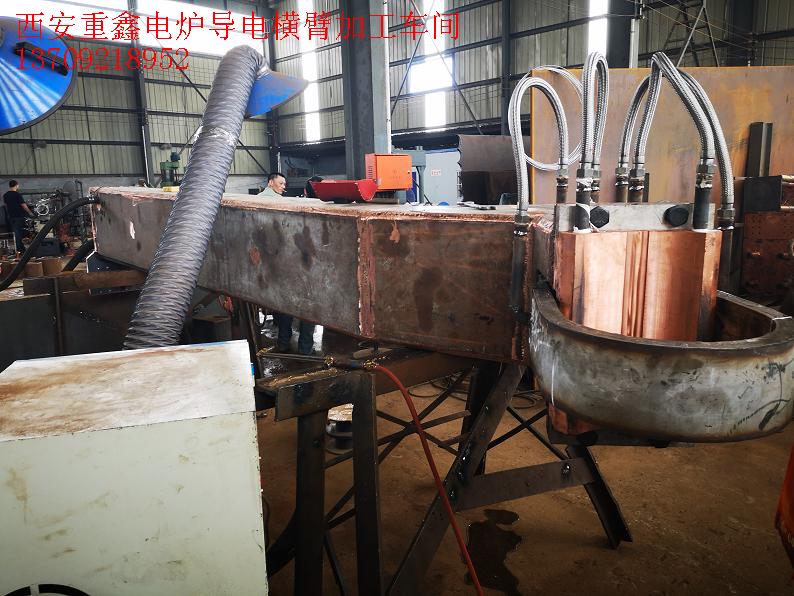

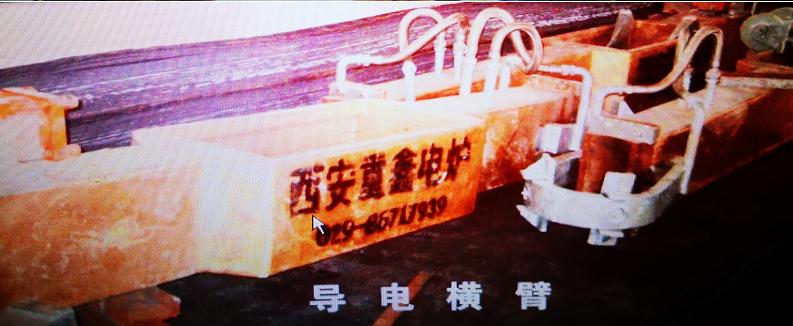

能大截面水冷电缆、节能型低阻抗专用铜-钢复合导电横臂、
不锈钢隔磁支架，水冷保温炉盖，同时A、B、C各项电流电
压操作一一对应，功率、操作明晰，不存在带项操作，系统稳
定快。操作维护非常简单，初中生既可操作，冶炼的节能性、
工艺性、可靠性、安全性大大提高，大大降低故障率，减少热
停工时间，使冶炼能量制度趋于合理。在国内同行业能耗处于
领先地位。被授予国家级经济开发区“高新技术企业”，同时被中国质量产品监督协
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
3
会授予“重质量守信誉先进单位”，西安重鑫电炉设备有限公司通过ISO9001质量
认证,在特殊材料ZXGW250、军工ZXDZ-2.5T、国防ZXDZ-2T，国产机械真空泵式
真空炉等先后四次填补国内空白。

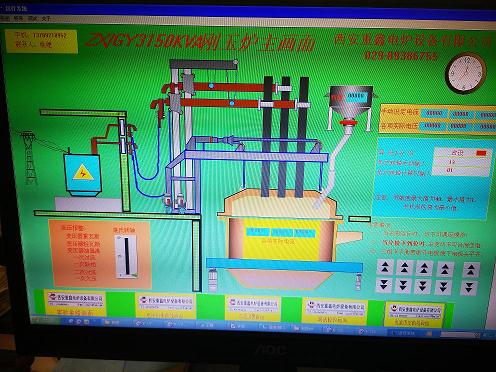

※本公司开发的全自动电极智能升降调节器，可随意设定电流，三维空间自动跟踪，高
效的将变压器能量稳定输送炉内，
合理运用电能，画面显示，控制，
监控，可时时显示电耗，电流、电
压、设定值、运行值等参数，人机
对话良好，并且可手动、自动任意
切换，电流值、灵敏度值连续无级
设定！根据不同工况，设定有高压
长弧低电流和低压大电流稳弧控
制，从宏观和微观来满足开炉、熔
化、控制、精炼还原的不同工况，安全可靠，节能降耗，三相平衡，均匀冶炼，配合
工艺可连续加料，连续冶炼。
※自动控制系统可外接中央控制系统，实施生产一体化控制，智能化控制，安全报警、
系统保护，为用户安全管理，安全生产数据管理提供条件。

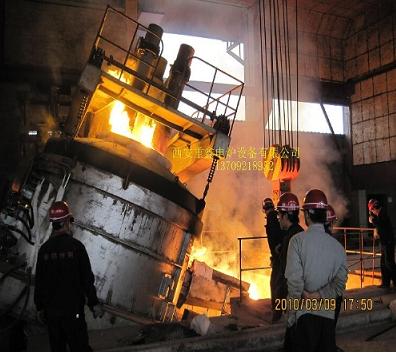

※平行倾倒出水，短网最短，设备稳定，阻抗最低，生产安全可靠，维护检
修方便。
布置方式：1、如果用户厂房行车轨到标高为12米以下，采用地坑式或半高架布置，如果用
户厂房行车轨到标高为14米以上，采用高架布置；
2、布置方式有两种，A种为倾倒出水方向垂直于变压器与炉体中心连线方向（短
网电缆最短，电压降小，能耗损失低，电缆安全且不弯折），B种为倾倒出水方向于变压器
与炉体中心连线方向一致（短网电缆最长，电压降大，能耗损失大，电缆不安全且易弯折）。
3、倾倒方式有两种，均为液压倾动平台方式，A 种为先进的弧形架方式，弧形
架在倾动过程中始终与固定在基础上的水平轨道锁定、接触支撑，炉体中心与倾动中心偏心
250毫米，倾动力小，安全可靠，受力效果好，适合重载倾动，这样水冷电缆最短，且不受
弯折力，安全可靠，寿命长，目前国际国内大型电弧炉普遍采取此方式；B种方式为无弧行
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
4
架，采用只有倾动架，在倾动架上安装销孔，依此销子中心为圆心的倾动方式，倾动过程中
倾动架、炉体、炉盖及提升装置在倾动过程中悬空，倾动力大，受力效果不好，不安全，适
合小型炉子，这样水冷电缆增长，甚至于会拖地，运行中电压降大，且电缆头受弯折力，不
安全可靠，寿命短，能耗高，此种方式是传统落后的固定烟罩或不旋开炉盖、无桥架小炉子
采用的方式，简单照搬而来。
建议采用A方式布置。

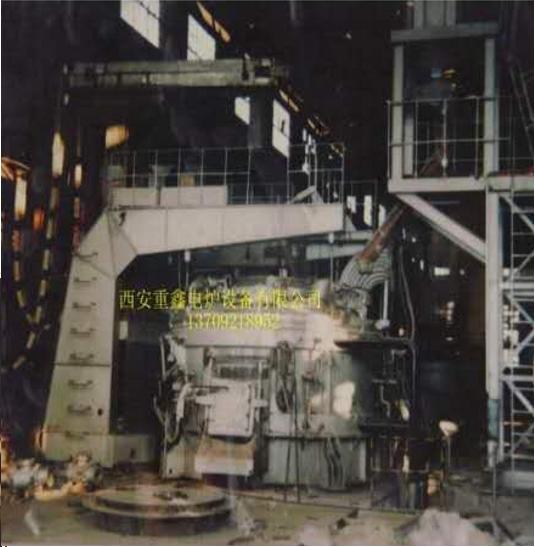

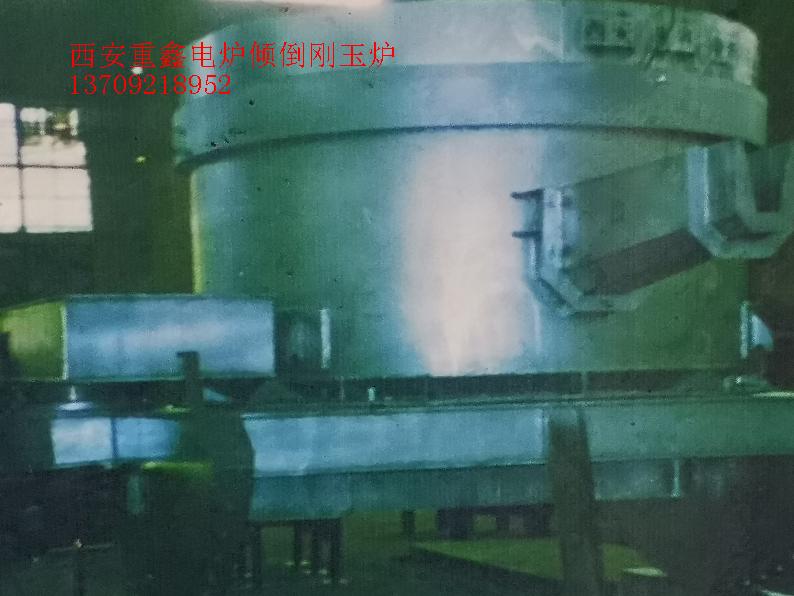

采用西安重鑫电炉设备有限公司ZXGY/QD-3150KVA倾倒式智能化节能型致密刚玉电
弧炉基本解决了功率因数低、无效有功高，能耗高、产量低的问题，配合工艺避免弧光外漏
严重，炉底上涨，电极下扎性不好，三相不平恒、A、B、C三项电流控制三相电极，三相
电流无法分别一一对应进行控制，带相操作，电极升降不能变速；出墙短网阻抗大、电极无
法自动加紧、放松等问题，达到稳定冶炼，节能降耗，安全可靠，智能控制、兼顾历史记录、
管理、自学习的先进装备水平。
以下就将本方案作详细描述如下：
二、 技术说明及基本数据
本报价书是根据用户要求ZXGY/QD-3150KVA倾倒式智能化节能型致密刚玉电弧炉的
技术要求而做的技术报价。采用IPC+PLC自动控制、液压控制、炉盖旋转、炉体倾动、出
刚玉槽出水形式。
本电弧炉采用地坑式或高架式布置，电弧炉电极升降装置采用三相导电横臂结构。控制
系统采用IPC+PLC，技术先进，电极调节灵敏，节能降耗。在保证运行可靠性及安全性的
前提下，通过合理设计，可实现最好的电极心圆直径，使炉衬的浸蚀更为均匀，有效地提高
包衬寿命和产品冶炼速度，确保满足安全、可靠生产。
2、1设备机械系统具有以下优点：
PDF 文件使用 "pdfFactory Pro" 试用版本创建 www.fineprint.cn
5
1） 冶炼消耗降低，冶炼劳动生产率提高
2） 炉体回倾性更好
3） 倾动油缸布置合理，伸缩合理
4） 电极升降系统及配重更合理
5） 炉体在各种动作时，各部分经计算机设计重心及受力更合理
6） 更高的运行可靠性
7） 热停工时间少
2.2机械设备部分内容：
由炉体、傾动机构、电极升降机构、短网、导电横臂、耐材打结水冷炉盖、炉盖提升

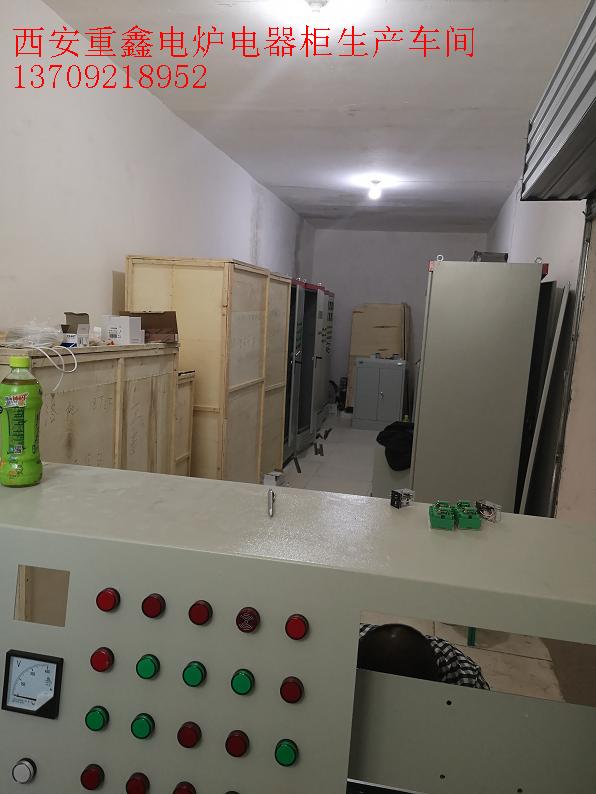

和旋转机构、弧形架及轨道、加料系统、变压器（需方自备）、高压系统（需方自备）、低压
电控、自动控制系统电器柜等组成。
2.3需方所提基本设计条件
2.3.1冶炼设备
熔炼装置：电弧炉
炉壳：内径：Ø3900㎜，外径：Ø4120㎜
2.3.2用户公共设施应达到的条件
――――冷却水
进水压力 ＞3×105Pa
进水温度 ＜32℃
出水温度 ＜45℃
流 量 200t/h
注：事故状态下应急冷却水30m3/h，持续30分钟。
――――变压器冷却水
进水压力 ＜0.6×105Pa
进水温度 ＜32℃
冷却水的质量符合GB10067.1—88中要求。
高压柜 10KV
节能型变压器3150KVA/10KV，强迫油循环水冷却OFWF方式
2.4.用户所提设备参数要求说明
